Сварочный позиционер BY-600 (600 кг, 0,15-1,8 об/мин)

Применение сварочного позиционера BY-600 манипулятора

Сварочный позиционер BY-600 предназначен для вращения свариваемого изделия со сварочной скоростью при механизированной и ручной сварке, а также для установки изделия на маршевой скорости в удобное для сварки положение. Как правило, скорость вращения заготовки соответствуе скорости вращеия шва. Сварочный манипулятор BY-600 можно эксплуатировать при ручной, а также автоматической сварке. Планшайба, которой оборудован сварочный позиционер, имеет возможность разворачиваться от 0 до 90°, и, таким образом, может устанавливать любой сварочный угол. Сварочный позиционер BY-600 относится к классу устройств средней грузоподъемности - 600 кг.

Конструкция сварочного позиционера BY-600 средней грузоподъемности

Сварочный манипулятор BY-600 состоит из поворотного стола с планшайбой диаметром 650 мм. На планшайбе позиционера размещают свариваемые изделия, закрепляя их с помощью крепежных болтов и прижимных пластин. Для этого на планшайбе выполнены шесть сквозных прорезей. Для крепления в сварочный позиционер BY-600 заготовок цилиндрической формы на планшайбу может быть установлен быстрозажимной патрон. Планшайба может быть наклонена на угол от 0° до 90°, для этого на корпусе установлен самотормозящийся червячный редуктор с ручным приводом.

Конструктивные составляющие позиционера BY-600

• Установочная рама.

• Электропривод.

• Механизм наклона поворотного стола (планшайбы).

• Педаль пуска вращения.

Комплектация сварочного позиционера BY-600

• Сварочный позиционер с блоком управления.

• Быстрозажимной патрон D-300.

• Ножная педаль

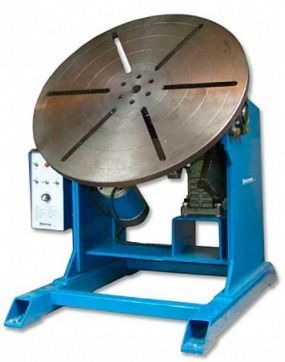

Сварочный позиционер BY-600
